设计规格

1. 保护构造：IP67

2. 容许温度：-10~+55℃（主机），-25~+70℃（接近开关）

3. 接点容量：250V AC 3A

4. 动作转数范围：20~999脉冲/分

5. 补偿时间：12秒

6. 检测片与接近开关的间距：0＜d≤20mm

7. 检测片：磁性体（t1*40*40mm以上）

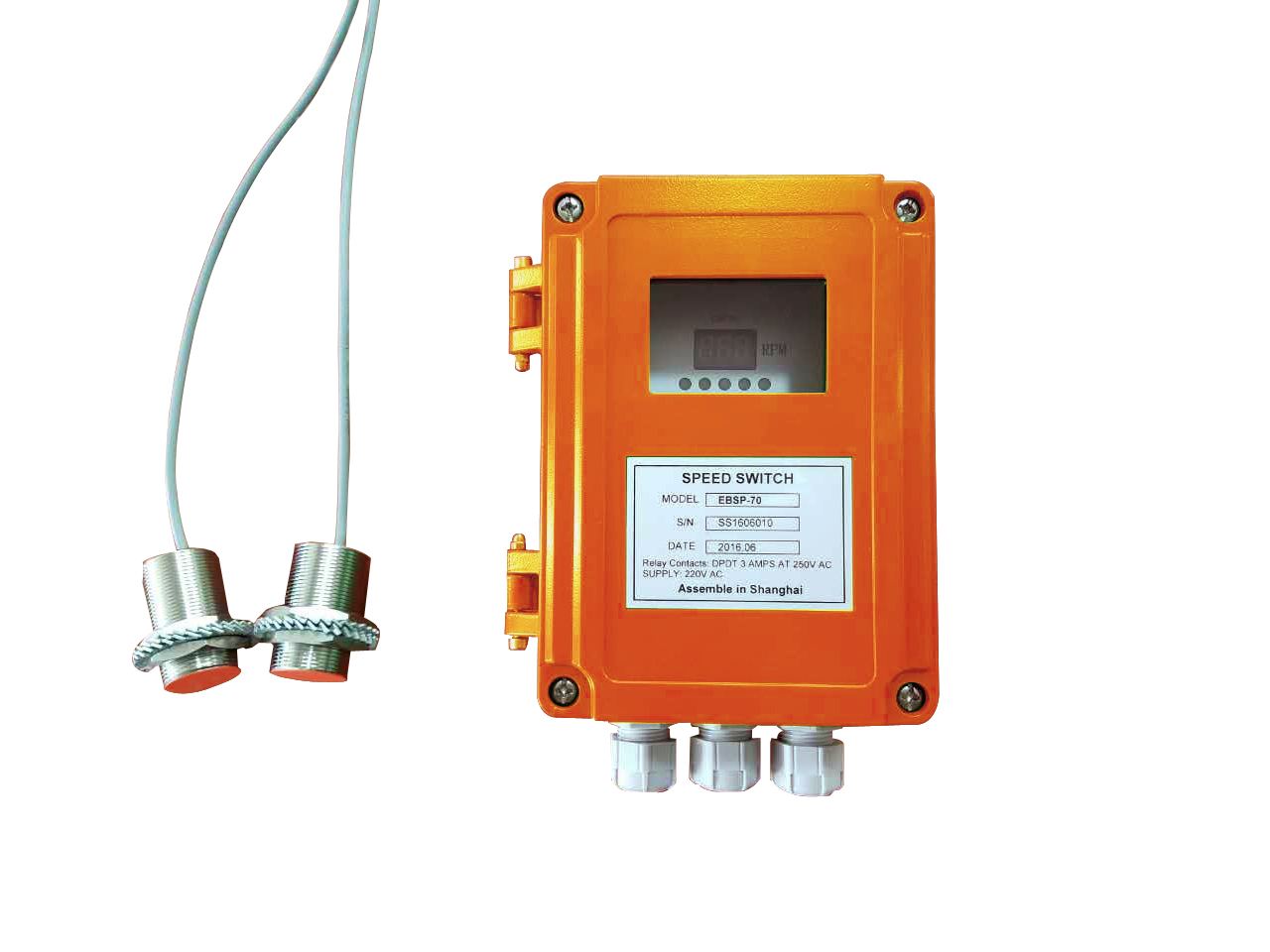

1. 接近开关：以非接触式检测安装在旋转轴上的磁性检测片，并发出电信号。安装在旋转轴上的检测片与旋转轴一起转动，发出脉冲信号。脉冲信号的频率是相应旋转轴的转速而变化，所以根据其频率可检测出轴的转速。

2. POWER灯：有电源电压时电源灯会点亮。

3. 数字开关：这是设定速度开关动作速度的开关。在数字开关的下面的“rpm”表示动作旋转轴的回转数。（此设定值是对应于1个检测片的情况，当有n个检测片时，设定值=旋转轴的转数×n）

4. 电源端子：电源电压的使用范围AC 220V±10%

5. 输出端子：接近开关的脉冲数高于或低于设定值时，由输出继电器输出接点信号。但是，在启动补偿定时器的动作时间，即12S以内时，不会输出接点信号。为了预防有转速变动引起的误动作，在转速发生变动，检测片连续有2个脉冲后才有检测动作。所以检测动作发生需要检测片的2个脉冲时间。

6. INPUT灯：每当接近开关输出脉冲信号时就会点亮。

7. ALARM灯：检测出设定脉冲数值范围以外时点亮。

安装环境

1. 保护构造：IP67

2. 容许温度：-10~+55℃（主机），-25~+70（接近开关）

3. 容许湿度：80%RH以下（但不可有结露现象）

4. 粉尘：接近开关附着磁性体的粉尘等时，会成为动作不良的原因，所以要定期清除。

5. 爆炸性或腐蚀性环境：本产品在这样的环境条件下不可使用。在爆炸性的环境中，请使用防爆设计规格的产品。

6. 振动：马达：、减速器等的通常的机械振动是没有问题的，如果振动大的话会发生故障。请不要设置在发生大振幅振动的振动送料器、振动源等的近处。

7. 其他：因为检测片和旋转轴一起回转，所以在运转中为了避免触到检测片，请务必安装保护外套。
