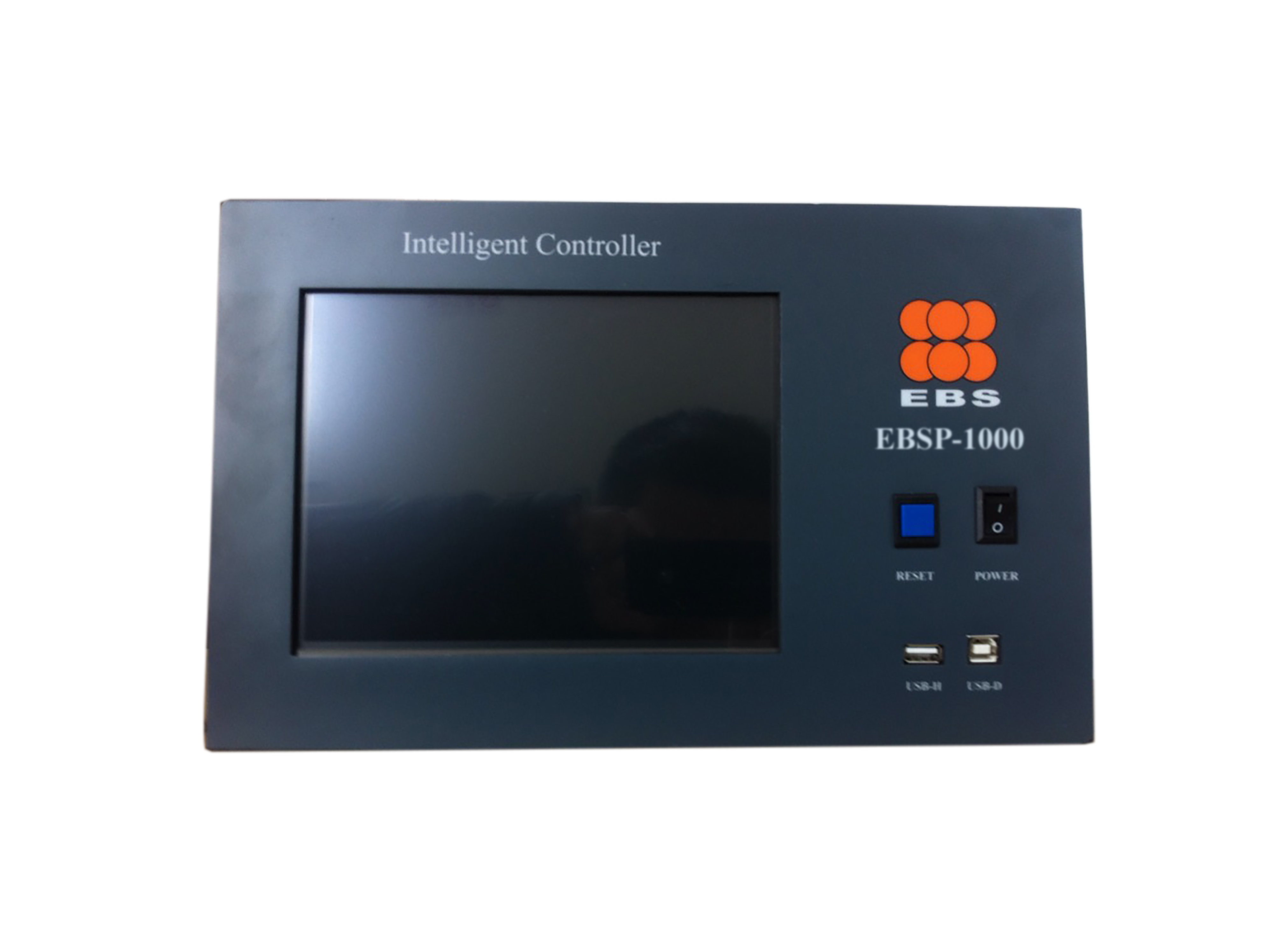

EBSP-1000系列主轴在线监测装置

EBSP-1000系列主轴在线监测装置是针对现场特种分析仪表系统控制的监测装置，具有智能化、抗干扰性能强、扩展能力强、接口齐全、界面友好、多领域应用等特点，工业级设计，性能稳定可靠，能够在各种复杂工业环境中使用。
该系列监控装置采用高性能处理器，内嵌嵌入式操作系统，采用工业级全彩触摸液晶屏作为人机界面，扩展各种标准工业信号接口，能够满足大多数特种检测仪表系统的控制与检测任务，是目前特种检测分析仪器系统先进的控制仪表。

1、EBSP-1000系列检测装置通用基本配置：
48路（不含报警，变送等其他功能）万能输入（可组态选择输入：标准电压、标准电流、热电偶、热电阻、频率、毫伏等）。可带18路报警输出，12个变送输出，RS232/485通讯接口，以太网接口，微型打印机接口和USB接口，SD卡插座；可提供传感器配电；具有强大的显示功能，实时曲线显示，历史曲线追忆，棒图显示，报警列表显示。

2、主要技术参数

通道数	1~48通道万能信号输入
输入信号	电流：0~10mA、0~20mA、4~20mA 、0~10mA开方、4~20mA开方
	电压：0~5V、1~5V、0~10V、±5V、0~5V开方、0~20mV、 0~100mV、±20mV、±100mV
	热电阻：Pt100、Cu50、Cu53、Cu100、BA1、BA2
	线性电阻：0~400Ω
	热电偶：B、S、K、E、T、J、R、N、F2、WRE5-26、WRE3-25
输出信号	模拟输出：4~20mA（负载电阻≤380Ω）、0~20mA（负载电阻≤380Ω）、0~10mA（负载电阻≤760Ω），1~5V（负载电阻≥250KΩ）、0~5V（负载电阻≥250KΩ）、0~5V（负载电阻≥250KΩ）、0~10V（负载电阻≥500KΩ）
	报警输出：继电器常开触点输出，触点容量1A/250VAC（阻性负载）（注：当负载超过继电器触点容量时，请不要直接带负载）
	馈电输出：DC24V±1，负载电流≤250mA
	通讯输出：RS485/RS232通讯接口，波特率1200~57600BPS可设置，采用标准MODBUS RTU通讯协议，RS-485通讯距离可达1公里；RS-232通讯距离可达：15米；ETHERNET通讯接口，通讯速率为10M（只适用于局域网）
测量精度	0.2%FS±1d
存储容量	内部FLASH存储器容量64M BYTE
采样周期	1秒
配电规格	250mA,24VDC
记录间隔	1秒、2秒、4秒、6秒、15秒、30秒、1分、2分、4分可设置
记录时间	记录时间（天）=（6410241024记录间隔）/（通道数243600）
使用环境	环境温度：-10～50℃；相对湿度：10～90%RH（无结露）；避免强腐蚀气体。（！注：若现场环境恶劣，定货时务必特殊说明）
通讯方式	RS485/RS232通讯接口，波特率1200～57600bps可选
工作电源	AC85～264V(开关电源)，频率范围：50～60HZ，最大功耗：20VA
显示	7英寸液晶彩色显示屏，分辨率800*480
